深圳浩寧達DTZ22三相智能表面板含義

2022-06-10

深圳浩寧達DTZ22三相智能表面板含義
       深圳浩寧達DTZ22三相四線智能電能表該怎么看液晶屏上出現的符號,出現的符號各自有什么含義?本文將給大家介紹一下:

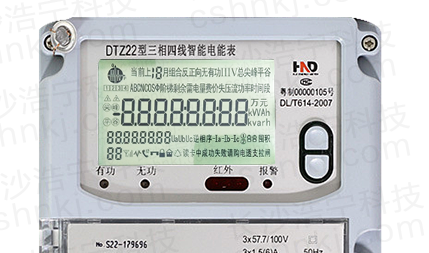

       以上是深圳浩寧達DTZ22三相四線智能電能表液晶屏顯示界面,顯示畫面符號定義,液晶顯示符號所代表的義如下所示:
       1. 左上角顯示“”,此為當前運行象限指示符號。
       2. 液晶屏上顯示“”,指示分相電壓、電流、功率、功率因數。
       3. 液晶屏顯示“”,此為與數據顯示相對應的單元符號。
       4. 液晶屏正中間顯示“”,此為數據顯示行,顯示各種記錄數據,顯示電能數據時,若小數位數為0,則顯示6位整數,0位小數;小數位數為1時,將顯示6位整數,1位小數;若小數位數為2,則顯示6位整數,2位小時;小數位數為3時,將顯示5位整數,3位小數。每屏顯示一個時段的電能。
       5. 液晶屏上顯示“”,此為主副時段或第1、2套費率提示,①②代表主副時段或第1、2套費率電價。
       6. 屏幕上顯示“”三相實時電壓狀態指示,Ua、Ub、Uc 分別對于 A、B、C 相電壓, 某相失壓時,該相對應的字符閃爍;某相斷相時則不顯示。
       7. 液晶屏上顯示“”,四個符號從左至右依次為:
       1)此為逆相序提示符,當發生逆相序時閃爍提示。
       2)IaIbIc此為各相電流提示,三相實時電流狀態指示,Ia、Ib、Ic 分別對于 A、B、C 相電流。 某相失流時,該相對應的字符閃爍;某相電流小于啟動電流時則不顯示。某相功率反向時,顯示該相對應符號前的“—”。
       3)電流提示旁邊顯示“”,此符號代表第①②套時段。
       4)最右顯示“”,該符號為電池容量報警,標志1時為時鐘電池欠壓指示,標志2時為停電抄表電池欠壓指示。
       8. 液晶屏上顯示“”,依次代表為:
       1)無線通訊在線以及信號強弱指示
       2)載波通信提示
       3)指示紅外通信,如果同時顯示“1”表示第 1 路 485 通信,顯示“2”表示第 2 路 485 通信。
       4)允許編程狀態提示
       5)三次密碼錯誤提示
       6)實驗室狀態
       7)報警提示
       9. 液晶屏上顯示“”,指示當前運行第“1、2、3、4”階梯電價。
       以上是“深圳浩寧達DTZ22三相電能表液晶屏符號代碼含義”,更多有關電表的知識請關注長沙浩寧電子科技官網!
