威勝DSSD332/DTSD342-1WN主要功能特點

一、概述
　　DSSD332/DTSD342(配置號為1WN)三相電子式多功能電能表是一款計量電網總和分相的有功電能，可通過RS485進行數據通信、采用LCD顯示的多功能電能表。通信接口支持MODBUS RTU和DL/T645雙通信規約。儀表適用于各種能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。DSSD332/DTSD342(配置號為1W)三相電子式多功能電能表符合以下標準：GB/T17215《靜止式交流有功電能表(1級和2級)》、DL/T645《多功能電能表通信規約》。
　　二、工作原理

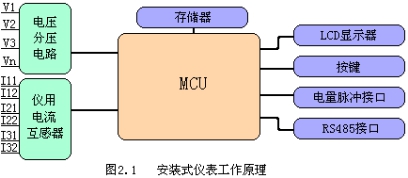

本儀表系列采用了高精度的采樣計量，高速的MCU進行數據處理，豐富的液晶顯示屏，非易失存儲器。具體結構如圖2.1所示?！　x表具有三路電壓、電流采樣輸入接口，一路RS485通信接口，兩路功率脈沖輸出接口和四個按鍵。
　　三、技術指標

項目		性能參數
規格		三相三線、三相四線
電 壓	參比電壓Un	AC220V、AC100V
	測量范圍	0.7Un~1.3Un
	極限電壓	1.9Un
	功耗	<0.05VA(單相)
	阻抗	>2MΩ
電 流	額定電流	1A、1.5A、5A
	測量范圍	1(6)A、1.5(6)A、5(6)A
	功耗	<0.05VA(單路額定電流)
頻率范圍		45～65Hz
電能		有功電能（準確度等級0.5S或1.0）
電量脈沖輸出		1路有功光耦輸出
通 信	接口與通信規約	RS485口: Modbus RTU規約+ DL/T645規約
	通信地址范圍	Modbus RTU:1~ 247;  DL/T645: 6字節,每位可設0~F.
	波特率	600bps/1200bps/2400bps/4800bps/9600bps
環 境	工作溫度	-25℃~+60℃
	極限工作溫度	-35℃~+70℃
	相對濕度	≤95℅（無凝露）
工作電源		交流電源(范圍：0.8Un~1.2Un)，功耗：≤1W，2VA
尺寸		外形尺寸(mm)：96×96×95   開孔尺寸(mm)：92×92
重量		450g

　　四、主要功能特點
　　1.計量功能 計量總和分相的有功電能;反向是否計入正向可選擇;(事先按用戶合同要求廠內預制)
　　2.功率脈沖：儀表提供空節點有功脈沖輸出，脈沖輸出寬度為(80±5)ms， 最大容許通過電流為50mA(DC)， 工作電壓范圍為5V～80V(DC)。
　　3.安全管理
　?、?儀表具有編程密碼保護：由密級和密碼組成，用于所有參數設置和密碼修改;
　?、?采用通信方式設置RS485口表地址時，需要按住“▲”鍵才能有效設置。
　?、?閉鎖功能：當輸入密碼錯誤次數超過設定次數，表計閉鎖(閉鎖時間可設定)。
