淺析單相電度表的設計原理

    淺析單相電度表的設計原理。主要有以下兩個方面：

    第一，ADE7755產生的輸出頻率與兩個輸入電壓信號乘積的時間平均值成正比。加在ADE7755上的輸入電壓值為V1和V2。

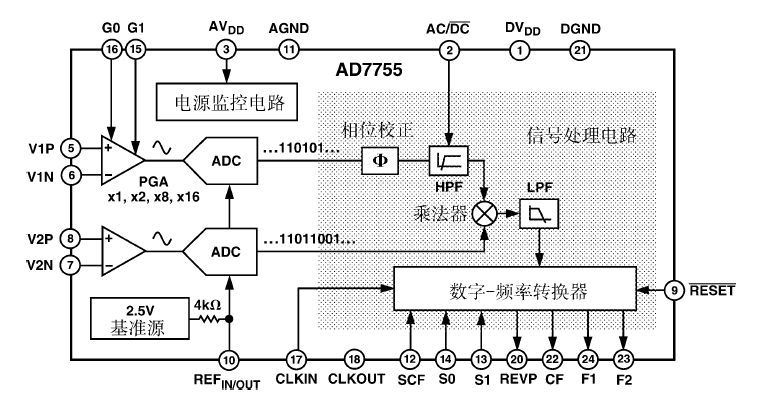

                                                                               ADE7755
    第二，電能表主要由微處理器、液晶驅動芯片、液晶屏、計量芯片ADE7755和電源電路組成.。ADE7755的電壓和電流通道皆采用差分輸入。電流經分流器將電流轉換為電壓信號進入V1P和V1N。電力線220V電壓信號經分壓電阻和濾波器變換為最大差動峰值電壓為660mV的電壓信號作為V2的輸入。微處理器通過ADE7755的引腳cf采集脈沖，處理后顯示。

    以上是浩寧科技小編介紹的關于單相電度表的設計原理，希望可以為您帶來幫助。
